產品概述

       無需停止生產即可進行設定值的調整；
       無填料，閥桿上，下活動時不存在磨擦，上密封絕對可靠；
       執行機構敏感地件靈敏，極微小的壓力變化會被感測出來；

技術參數

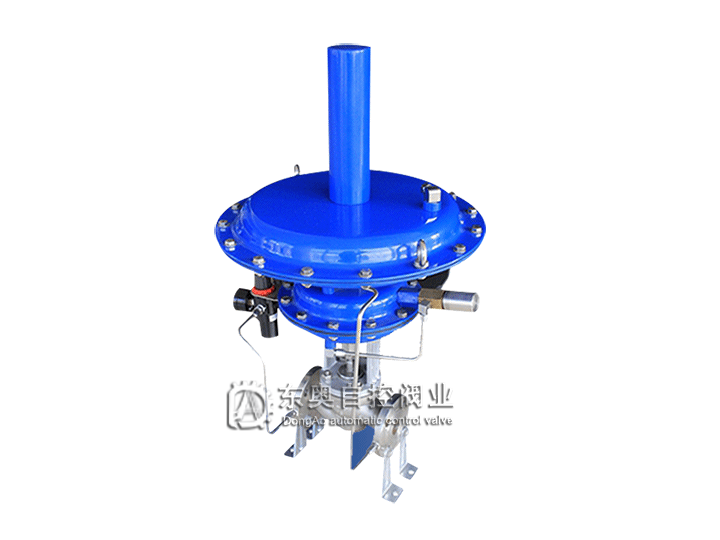

       ZZV430自力式微壓調節閥是一種不需要外加能源的執行器產品，可用于公稱壓力PN01，PN10差（微）壓均可分段調節，從50mm .W.C至0.1MPa其用途廣泛，可用于工業燃燒系統，控制兩種物料，如煤氣，空氣流量配比，以達理想燃燒用于氫冷發電機組密封油系封，當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。

產品特點
       無需停止生產即可進行設定值的調整；
       無填料，閥桿上，下活動時不存在磨擦，上密封絕對可靠；
       執行機構敏感地件靈敏，微小的壓力變化會被感測出來；
       ZZV430自力式微壓調節閥閥體為四通形式，因面K，B型可通用一種閥體。

安裝尺寸

外形尺寸及重量     單位：mm
公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量（kg）=	PN16/40	21	22	24	32	38	62	67	83	132	160	245
	PN64	24	25	30	42	52	78	82	102	170	190	285
備注：	1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
	2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

1代號			2代號	結構形式		5代號	公稱通徑
Z	調節閥系列			氣動調節閥系列		10	10mm
			JHP	氣動薄膜單座調節閥		15	15mm
			JHM	氣動薄膜套筒調節閥		20	20mm
			MA/BY	氣筒薄膜小流量調節閥		25	25mm
3代號	控制機構		MA/BS	氣動薄膜角形調節閥		32	32mm
	氣動執行器		MA/BS-220/330	氣動薄膜角形高壓調節閥		40	40mm
GT	氣動角行程		JHPF-16W	氣動薄膜襯氟單座調節閥		50	50mm
ZHA	氣動直行程-氣開		MQP、M、Q	氣動薄膜切斷閥		......	......
ZHB	氣動直行程-氣閉		SQP、M、Q	氣動活塞切斷閥
	電動執行器		SQP	氣動快速切斷閥
PS	PS系列			電動調節閥系列
3810	3810系列		DLP	電子式電動單座調節閥
VA3000	VA3000系列		DLM	電子式電動套筒調節閥
ZAZ	ZAZ系列		DLN	電子式電動雙座調節閥
DZK	DZK系列		DLQ、X	電子式電動三通調節閥		6代號	公稱壓力
DTR	DTR系列		DLJP	精小型電子式電動單座調節閥		10	PN10bar
SND	多回轉電動裝置		DLY	電子式電動小流量調節閥		16	PN16bar
......	......		DLS	電子式電動角形調節閥		25	PN25bar
電動執行器默認情況下為3810系列			ATP	精小型電動單座調節閥		40	PN40bar
			ZWPE	自力式電控溫度調節閥		64	PN64bar
4代號	連接方式						美標
C1	內螺紋					150	150Class
C2	法蘭					300	300Class
C3	焊接					400	400Class
C4	對夾					......	......
......	......
						其他特殊壓力可根據客戶要求設計制作
7代號	閥體材質		8代號	填料材質		9代號	介質溫度
HT200	鑄鐵		F	聚四氟乙烯PTFE		W1	-17~230℃
C	鑄鋼		PPL	對位聚苯PPL		W2	230~450℃
P4	不銹鋼304		C2	柔性石墨		W3	-60~196℃
P6	不銹鋼316		B	不銹鋼波紋管		W4	-40~350℃
P6L	不銹鋼316L		......	......		......	......
......	......
其他特殊閥體材質可定做			其他特殊填料材質可根據客戶要求設計制造			其他特殊溫度可根據客戶要求設計制造
10代號	附件選項		11代號	閥蓋類型		12代號	流量特性
X1	電-氣  定位器		J1	常溫型		L1	直線
X2	氣-氣  定位器		J2	中溫型		L2	等百分比
X3	空氣過濾減壓閥		J3	高溫型		L3	快開
X4	手輪機構		J4	低溫型
X5	行程開關		......	......
X6	兩位三通電磁閥					13代號	三通類型
X7	兩位五通電磁閥					S1	分流
X8	保位閥					S2	合流
......	......

       由單座閥體與氣動執行機構組成。精小型單座閥體結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便。壓籠便拆式結構設計，解決了傳統擰入式閥座，現場維修困難，維護成本高等問題。適用于泄漏量要求嚴格、閥前后壓差低殛有一定粘度和含少量纖維介質的場合。

核電工業	工業窯爐	調節閥使用現場
食品行業	天然氣管道應用	調節閥使用現場
電鍍行業	船舶行業	農業行業
