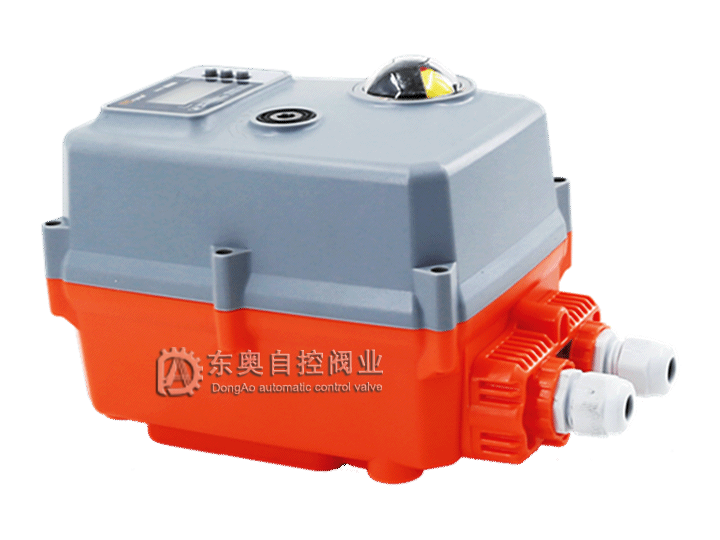

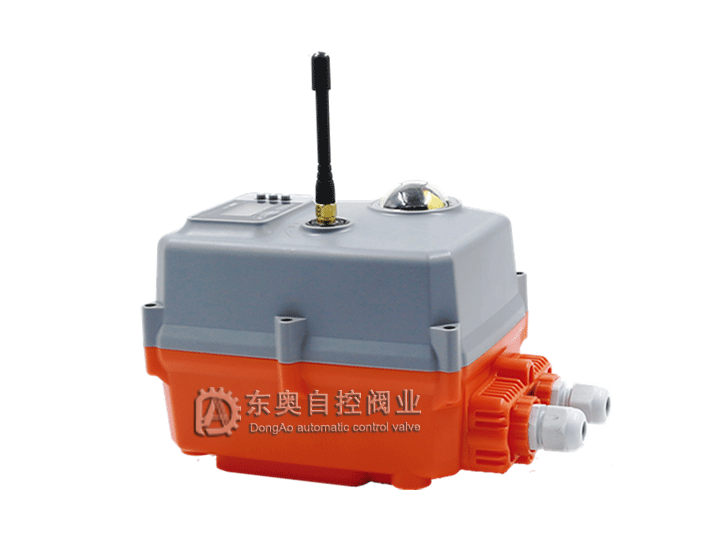

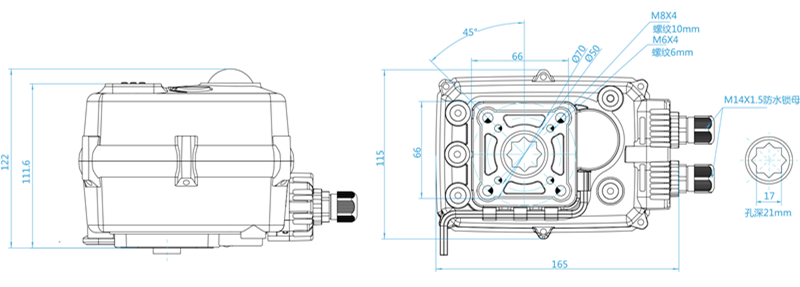

外形尺寸圖

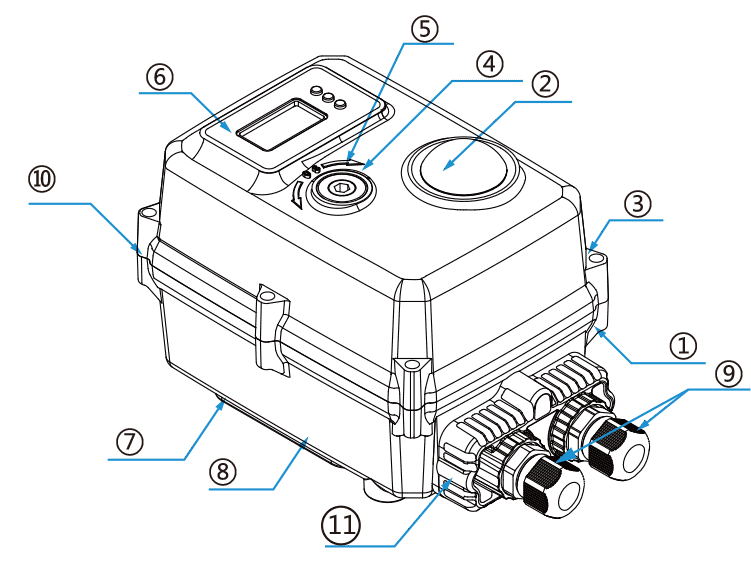

主要部件

	部件	材料
1	執行器本體	耐熱ABS+壓鑄鋁
2	指示窗	透明AS
3	螺釘x6	304
4	手動軸	304
5	手動軸油封	NBR（丁腈）
6	標簽	PVC
7	六角扳手固定卡	耐熱ABS
8	六角扳手	工具鋼
9	防水電纜接頭	NiLon（尼龍）
10	上下蓋密封件	NBR（丁腈）
11	接線盒蓋	耐熱ABS

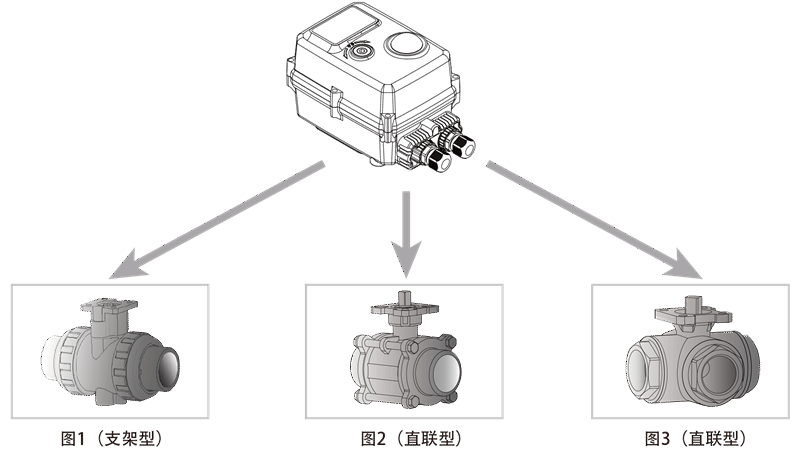

圖1-1  UPVC塑料球閥+支架裝配示意圖
圖1-2 三片式不銹鋼球閥裝配示意圖
圖1-3 三片式不銹鋼三通球閥裝配示意圖

注意：
1. 執行器與閥體安裝時，螺絲螺母的緊固推薦使用彈墊+平墊的方式。
2. 禁止使用厭氧膠以及UV膠，如需用膠推薦使用704硅膠或快干膠。
3. 避免有機溶劑與外殼接觸：如煤油，丁酮，四氯甲烷等！

配套閥門技術要求
1、配套球閥時，閥門的最大扭矩值≤45/75Nm。球閥長期不動作，其第一次開閥或者關閥的扭矩值的最大者為最大扭矩。或者選用帶彈性密封的球閥。
2、配套蝶閥時，蝶閥的最大扭矩值≤ 40/70Nm ，因為蝶閥正常安裝后，其扭矩值會增加10-20%左右。
3、直聯型安裝時，由于孔深≤ 20mm ，如果閥門的輸出軸＞20mm 則需要切割。
4、如果自己配套支架和聯軸節需注意以下事項：
支架的強度要符合使用要求：執行器在開閥或者關閥切換過程中，支架扭動≤0.2mm。
支架的平行度≤0.5mm。
聯軸節兩端的軸孔加工應保證必要的精度和同心度，目的是最終確保機械回差小于10°，否則會導致執行器無法正常工作。
5、螺釘上應該加裝、彈墊、平墊，建議擰緊后在螺釘四周點密封膠，防止螺釘松動。
6、安裝完成后，應先用手柄驅動裝置開關一次，確認工作正常后，再執行調閥步驟。

使用環境
本產品可以在室內或者室外使用。
本產品屬于非防爆產品， 請注意避開易燃易爆等環境。
在長期有雨水或者陽光直射的環境下，需要給執行器加裝保護整個執行器的防護裝置。
注意執行器使用的環境溫度。
安裝時需要考慮預留接線和維修的空間。
在通電時，不能拆開驅動裝置和閥門。
在通電時，不能做配線工程。
絕對禁止落下產品而給產品沖擊，這引起動作不良。
絕對禁止踏上產品，這引起驅動裝置故障或人的掉下事故。
雨天或在有水花狀態，絕對禁止做配線工程。

安全注意
為了長期安全使用本裝置，請提前精讀此說明書以便正確使用。
注意項目是：本產品的規格、使用方法應明確，以防人身安全受到傷害及裝置的損壞。
為了明示危險和損壞的大小，在此把危險內容分為：“警告 ”和“注意”。
兩種內容都很重要，請必須遵守。
“警告”：不遵守此標記的內容，可能引起人的死亡和重傷。
“注意”：不遵守此標記的內容，可能引起人的輕傷或裝置的損壞。
