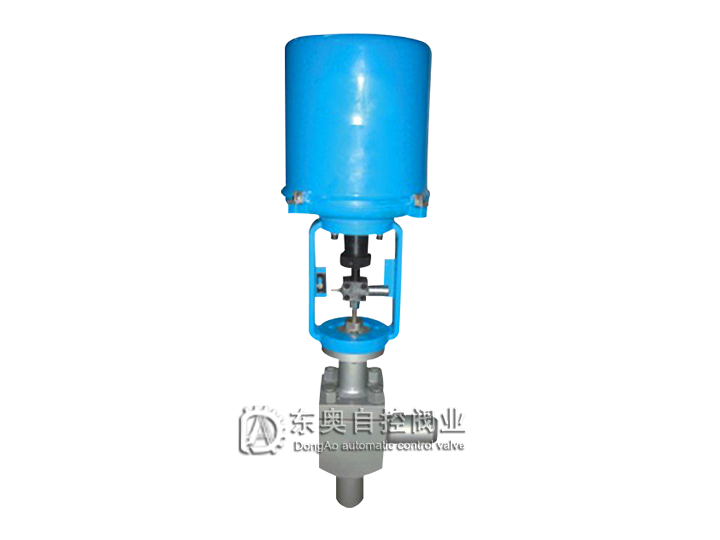

| 外形尺寸及重量 單位：mm | ||||||||||||
| 公禰通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
| A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
| H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
| PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | PN16/40 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 |
| PN64 | 220 | 220 | 240 | 240 | 240 | 350 | 350 | 360 | 420 | 470 | 500 | |
| H4 | 238 | 238 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | |
| H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
| H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| 重量（kg） | PN16/40 | 21 | 22 | 24 | 32 | 38 | 62 | 67 | 83 | 132 | 160 | 245 |
| PN64 | 24 | 25 | 30 | 42 | 52 | 78 | 82 | 102 | 170 | 190 | 285 | |
| 備注： | 1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。 | |||||||||||
| 2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。 | ||||||||||||
| -Z | -JHP | -GT | -C1 | -100 | -16 | |||||||
| >1.調節閥系列 | >2.結構形式 | >3.控制機構 | >4.鏈接方式 | >5.公稱通徑 | >6.公稱壓力 | |||||||
| -HT200 | -F | -W1 | -J1 | -X1 | -L1 | -S1 | ||||||
| >7.閥體材質 | >8.填料材質 | >9.介質溫度 | >10.閥蓋類型 | >11.附件選項 | >12.流量特性 | >13.三通類型 |
| 1代號 | 2代號 | 結構形式 | 5代號 | 公稱通徑 | |||
| Z | 調節閥系列 | 氣動調節閥系列 | 10 | 10mm | |||
| JHP | 氣動薄膜單座調節閥 | 15 | 15mm | ||||
| JHM | 氣動薄膜套筒調節閥 | 20 | 20mm | ||||
| MA/BY | 氣筒薄膜小流量調節閥 | 25 | 25mm | ||||
| 3代號 | 控制機構 | MA/BS | 氣動薄膜角形調節閥 | 32 | 32mm | ||
| 氣動執行器 | MA/BS-220/330 | 氣動薄膜角形高壓調節閥 | 40 | 40mm | |||
| GT | 氣動角行程 | JHPF-16W | 氣動薄膜襯氟單座調節閥 | 50 | 50mm | ||
| ZHA | 氣動直行程-氣開 | MQP、M、Q | 氣動薄膜切斷閥 | ...... | ...... | ||
| ZHB | 氣動直行程-氣閉 | SQP、M、Q | 氣動活塞切斷閥 | ||||
| 電動執行器 | SQP | 氣動快速切斷閥 | |||||
| PS | PS系列 | 電動調節閥系列 | |||||
| 3810 | 3810系列 | DLP | 電子式電動單座調節閥 | ||||
| VA3000 | VA3000系列 | DLM | 電子式電動套筒調節閥 | ||||
| ZAZ | ZAZ系列 | DLN | 電子式電動雙座調節閥 | ||||
| DZK | DZK系列 | DLQ、X | 電子式電動三通調節閥 | 6代號 | 公稱壓力 | ||
| DTR | DTR系列 | DLJP | 精小型電子式電動單座調節閥 | 10 | PN10bar | ||
| SND | 多回轉電動裝置 | DLY | 電子式電動小流量調節閥 | 16 | PN16bar | ||
| ...... | ...... | DLS | 電子式電動角形調節閥 | 25 | PN25bar | ||
| 電動執行器默認情況下為3810系列 | ATP | 精小型電動單座調節閥 | 40 | PN40bar | |||
| ZWPE | 自力式電控溫度調節閥 | 64 | PN64bar | ||||
| 4代號 | 連接方式 | 美標 | |||||
| C1 | 內螺紋 | 150 | 150Class | ||||
| C2 | 法蘭 | 300 | 300Class | ||||
| C3 | 焊接 | 400 | 400Class | ||||
| C4 | 對夾 | ...... | ...... | ||||
| ...... | ...... | ||||||
| 其他特殊壓力可根據客戶要求設計制作 | |||||||
| 7代號 | 閥體材質 | 8代號 | 填料材質 | 9代號 | 介質溫度 | ||
| HT200 | 鑄鐵 | F | 聚四氟乙烯PTFE | W1 | -17~230℃ | ||
| C | 鑄鋼 | PPL | 對位聚苯PPL | W2 | 230~450℃ | ||
| P4 | 不銹鋼304 | C2 | 柔性石墨 | W3 | -60~196℃ | ||
| P6 | 不銹鋼316 | B | 不銹鋼波紋管 | W4 | -40~350℃ | ||
| P6L | 不銹鋼316L | ...... | ...... | ...... | ...... | ||
| ...... | ...... | ||||||
| 其他特殊閥體材質可定做 | 其他特殊填料材質可根據客戶要求設計制造 | 其他特殊溫度可根據客戶要求設計制造 | |||||
| 10代號 | 附件選項 | 11代號 | 閥蓋類型 | 12代號 | 流量特性 | ||
| X1 | 電-氣 定位器 | J1 | 常溫型 | L1 | 直線 | ||
| X2 | 氣-氣 定位器 | J2 | 中溫型 | L2 | 等百分比 | ||
| X3 | 空氣過濾減壓閥 | J3 | 高溫型 | L3 | 快開 | ||
| X4 | 手輪機構 | J4 | 低溫型 | ||||
| X5 | 行程開關 | ...... | ...... | ||||
| X6 | 兩位三通電磁閥 | 13代號 | 三通類型 | ||||
| X7 | 兩位五通電磁閥 | S1 | 分流 | ||||
| X8 | 保位閥 | S2 | 合流 | ||||
| ...... | ...... | ||||||
