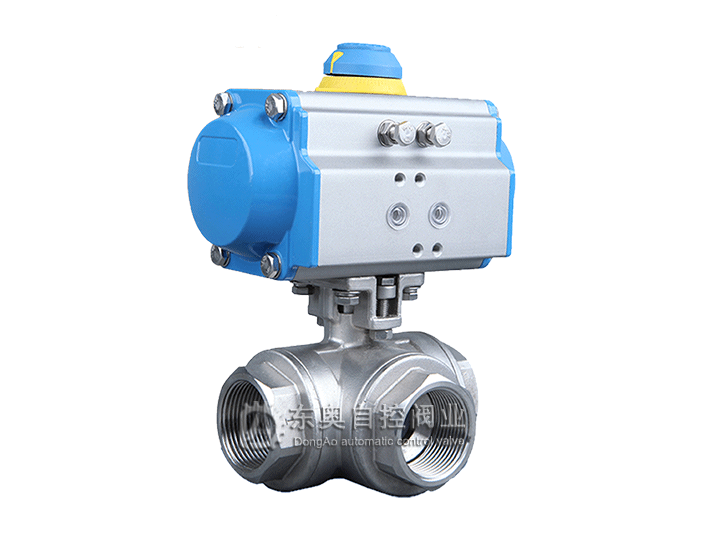

高性能內螺紋氣動三通球閥
產品概述
本公司生產的氣動三通內螺紋球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。氣動三通內螺紋球閥分為“L型氣動三通球閥”與“T型氣動三通球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，本氣動內螺紋球閥安裝方便。
產品特點
（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
技術參數
|
公稱通徑DN（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數
|
執行器型號 |
PI-TORK、BTS系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
WCB |
304（CF8） |
316（CF8M） |
316L（CF3M） |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯（PPL）、對位聚苯、不銹鋼密封圈 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA，1-5V）、作用方式（氣-開式，氣-關式）。
