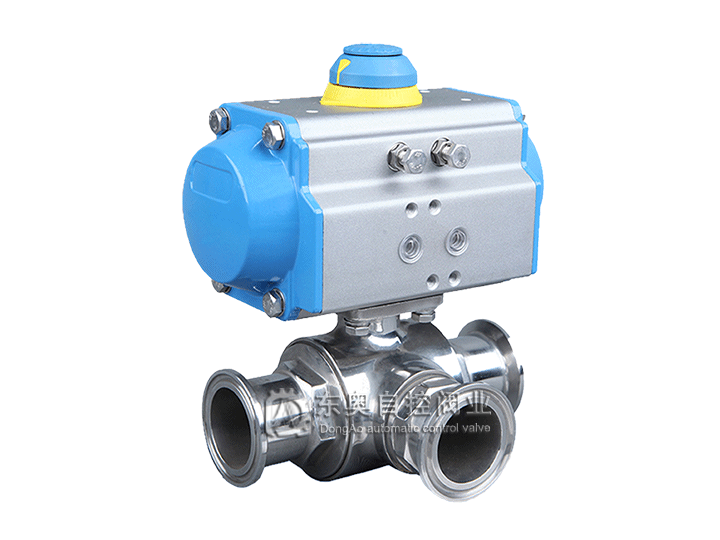

衛生級氣動三通球閥
產品概述
衛生級氣動三通球閥皆經過精密的檢驗流程和嚴格的品質管理。加工過程中，流道經過精密拋光和滅菌處理。其結構是由三部分閥殼組成，由外部四只較長螺栓從兩端夾住中間閥體與閥球而成。密封圈為全封閉式緊緊包裹住閥球，無空間和死角。兩端為卡箍連接方便拆卸、清洗、維修工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。衛生級氣動三通球閥其主要特點如下：
1、孔徑大小與管道一致，不產生沉淀物。
2、流道內壁240Grit拋光，保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角，易清洗。
4、雙層閥桿填料與對壓碟型彈片裝置。
技術參數
|
公稱通徑DN（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力（MPa） |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% （軟密封：零泄漏） |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數
|
執行器型號 |
PI-TORK、BTS系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
產品用途
不銹鋼衛生級卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，留到經過精密拋光和細菌處理，采用了全包的4F密封，沒有死角且容易清洗。執行器與球閥連接無需支架，減少了因安裝連接引起的質量問題，同事也為了廠區密密麻麻的設備節約了空間。
