產品概述
       采用頂導向結構，閥體內腔流路簡單、無死角，可以避免介質結焦、粘結、堵塞等現象有一定的自清洗能力。

技術參數

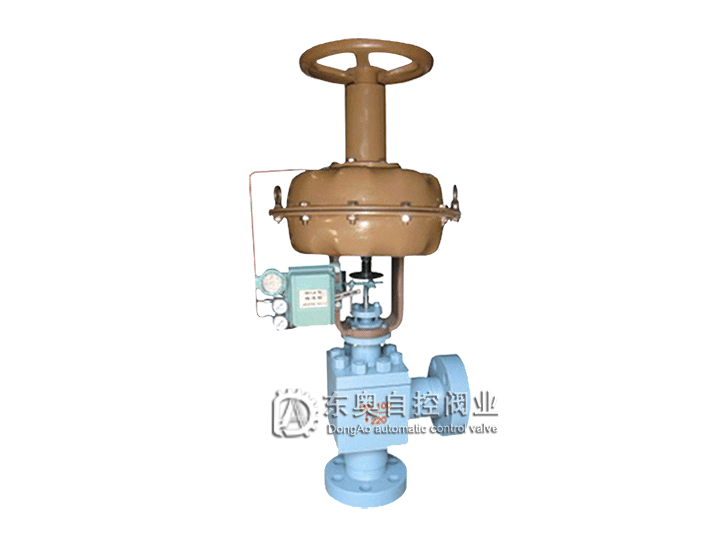

       ZMAS、ZMBS型氣動角形調節閥，采用頂導向結構，閥體內腔流路簡單、無死角，可以避免介質結焦、粘結、堵塞等現象，有一定的自清洗能力。本產品適用于調節高粘度，含有懸浮物的介質。

安裝注意事項
       新設計、安裝的控制系統，為了確保調節閥在開車時能正常工作，并使系統安全運行，新閥在安裝之前，應先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試：基本誤差限；全行程偏差；回差；死區；泄漏量（在要求嚴格的場合時進行）。
       如果是對原系統中調節閥進行了大修，除了對上述各項進行校驗外，還應對舊閥的填料函和連接處等部位進行密封性檢查。
       ZMAS、ZMBS型氣動角形調節閥在使用中，很多往往不是因為調節閥本身質量所引起，而是對調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因ZMAS、ZMBS型氣動角形調節閥在安裝使用時要注意以下幾方面：
（1）調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。
（2）調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。
（3）安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2m時應盡量設置平臺，以利于操作手輪和便于進行維修。
（4）調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。
（5）為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路，同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。
（6）調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按《爆炸危險場所電氣設備安裝規范》要求進行安裝。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行敲打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。
（7）執行機構拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。

安裝尺寸

外形尺寸及重量     單位：mm
公禰通徑		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
	PN64	206	210	251	251	286	311	337	394	457	508	650
A		285	285	285	285	285	360	360	360	470	470	470
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
	PN64	140	140	160	160	180	210	210	220	290	340	370
H2		298	298	298	298	298	380	380	380	510	510	510
H3	PN16/40	208	208	224	228	228	334	334	342	408	453	482
	PN64	220	220	240	240	240	350	350	360	420	470	500
H4		238	238	402	402	405	627	628	635	698	702	728
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
	PN64	63	68	75	83	88	100	105	125	148	170	203
C		220	220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	180	236	236	236	310	310	310
重量（kg）	PN16/40	21	22	24	32	38	62	67	83	132	160	245
	PN64	24	25	30	42	52	78	82	102	170	190	285
備注：	1、表中重量為不帶附件標準數據，也可安裝側裝式手輪。
	2、閥門法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN標準。

1代號			2代號	結構形式		5代號	公稱通徑
Z	調節閥系列			氣動調節閥系列		10	10mm
			JHP	氣動薄膜單座調節閥		15	15mm
			JHM	氣動薄膜套筒調節閥		20	20mm
			MA/BY	氣筒薄膜小流量調節閥		25	25mm
3代號	控制機構		MA/BS	氣動薄膜角形調節閥		32	32mm
	氣動執行器		MA/BS-220/330	氣動薄膜角形高壓調節閥		40	40mm
GT	氣動角行程		JHPF-16W	氣動薄膜襯氟單座調節閥		50	50mm
ZHA	氣動直行程-氣開		MQP、M、Q	氣動薄膜切斷閥		......	......
ZHB	氣動直行程-氣閉		SQP、M、Q	氣動活塞切斷閥
	電動執行器		SQP	氣動快速切斷閥
PS	PS系列			電動調節閥系列
3810	3810系列		DLP	電子式電動單座調節閥
VA3000	VA3000系列		DLM	電子式電動套筒調節閥
ZAZ	ZAZ系列		DLN	電子式電動雙座調節閥
DZK	DZK系列		DLQ、X	電子式電動三通調節閥		6代號	公稱壓力
DTR	DTR系列		DLJP	精小型電子式電動單座調節閥		10	PN10bar
SND	多回轉電動裝置		DLY	電子式電動小流量調節閥		16	PN16bar
......	......		DLS	電子式電動角形調節閥		25	PN25bar
電動執行器默認情況下為3810系列			ATP	精小型電動單座調節閥		40	PN40bar
			ZWPE	自力式電控溫度調節閥		64	PN64bar
4代號	連接方式						美標
C1	內螺紋					150	150Class
C2	法蘭					300	300Class
C3	焊接					400	400Class
C4	對夾					......	......
......	......
						其他特殊壓力可根據客戶要求設計制作
7代號	閥體材質		8代號	填料材質		9代號	介質溫度
HT200	鑄鐵		F	聚四氟乙烯PTFE		W1	-17~230℃
C	鑄鋼		PPL	對位聚苯PPL		W2	230~450℃
P4	不銹鋼304		C2	柔性石墨		W3	-60~196℃
P6	不銹鋼316		B	不銹鋼波紋管		W4	-40~350℃
P6L	不銹鋼316L		......	......		......	......
......	......
其他特殊閥體材質可定做			其他特殊填料材質可根據客戶要求設計制造			其他特殊溫度可根據客戶要求設計制造
10代號	附件選項		11代號	閥蓋類型		12代號	流量特性
X1	電-氣  定位器		J1	常溫型		L1	直線
X2	氣-氣  定位器		J2	中溫型		L2	等百分比
X3	空氣過濾減壓閥		J3	高溫型		L3	快開
X4	手輪機構		J4	低溫型
X5	行程開關		......	......
X6	兩位三通電磁閥					13代號	三通類型
X7	兩位五通電磁閥					S1	分流
X8	保位閥					S2	合流
......	......

       由單座閥體與氣動執行機構組成。精小型單座閥體結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性準確、拆裝方便。壓籠便拆式結構設計，解決了傳統擰入式閥座，現場維修困難，維護成本高等問題。適用于泄漏量要求嚴格、閥前后壓差低殛有一定粘度和含少量纖維介質的場合。
